气相色谱安装条件



尊敬的用户：

     感谢您选购了北分天普公司的气相色谱仪，为了保证您的仪器能够顺利完成安装，请根据所购仪器的配置，在仪器到货前准备好以下条件，多谢合作！



1.1 实验台空间要求

　　长×宽×高(mm)2000×700×8000张/台

　　仪器桌要求结实，稳定，离墙面距离300mm以上。

1.2

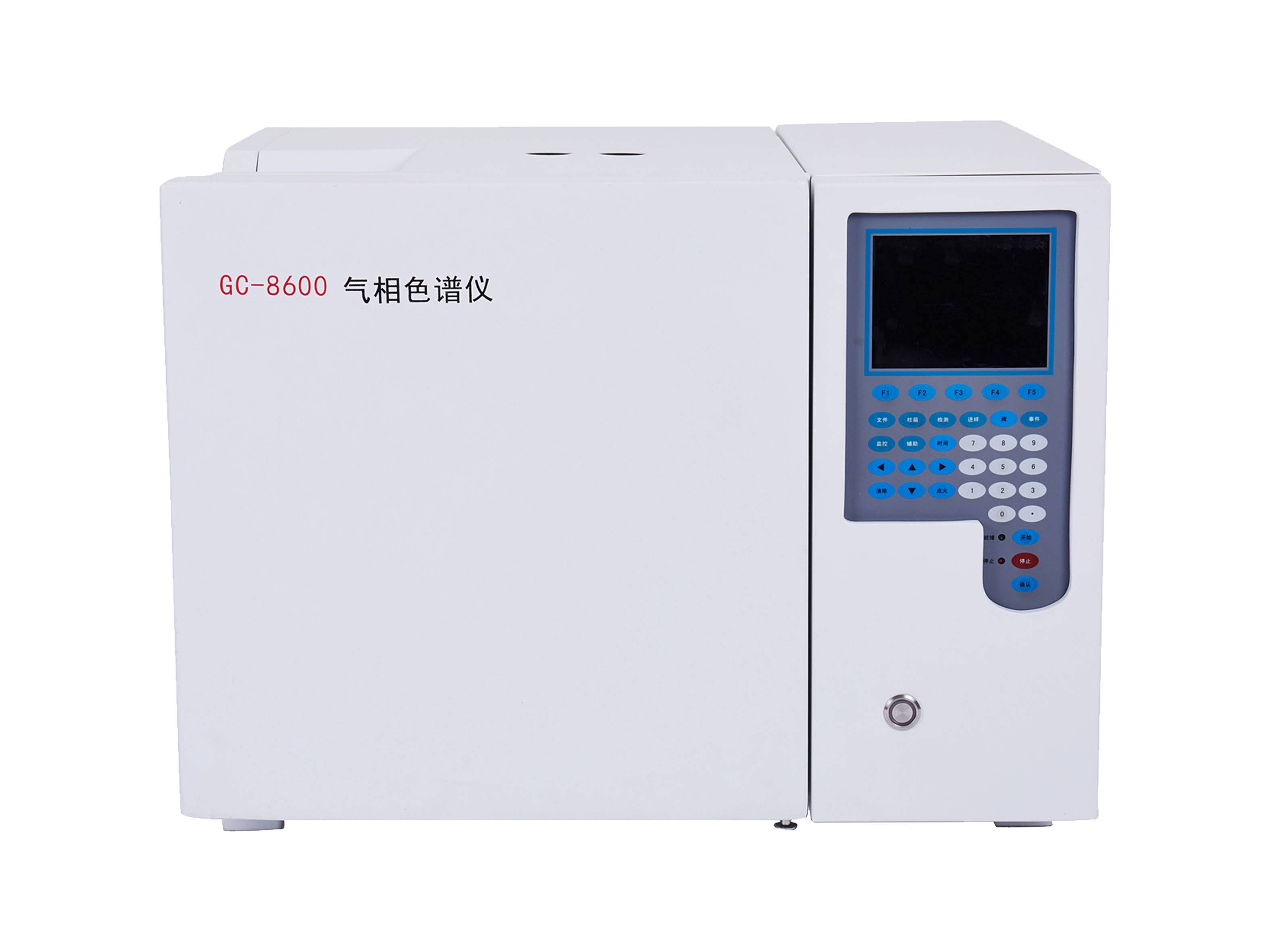

1. TP系列GC体积为457×620×570mm，重40kg。实验台除能容纳GC 仪器外还应有足够的空间和承重力来容纳其配件（如：计算机、打印机、气源等）；

2. GC 的上部空间一定要无障碍物靠近或接触仪器顶部，干扰冷却。包括没有架子或其它障碍物；

3. GC 柱箱后面的出口有热空气排出，为了不影响热空气的逸散，仪器距离墙壁或障碍物30cm 以上；

4. 实验台有足够的空间来放置分析样品，实验室有专用空间来放置气相色谱配件。

1.2 电源要求

1. 电压220V±10%；

2. 频率50Hz±0.5Hz；

3. 功率2000W

4. 电源插座应单独配置，电压相位应和仪器电源相位相同，中线与地线间电压不超过3V，接地要良好。

5. 单相交流电，单独供电。最好配置交流净化稳压电源，功率5000W 以上。

1.3 实验室环境

1. 室内环境温度为 15℃～35℃。

2. 相对湿度不大于85%。

3. 仪器周围无强电磁干扰，强热辐射源和剧烈震动，不要与其他带火焰性的仪器放于同一室内。

4. 室内空气中无有害气体、易燃、易爆及腐蚀性气体。

5. 室内通风良好。

6. 如果采用氢气钢瓶供气，应设有独立室外钢瓶室。

1.4 气体排放

在进行样品分析时，可能有些组分是有害的，或是以氢气作为载气时，都需要将排放气排放到通风厨里，这时，可以将GC 放在通风橱里或在仪器上方做通风罩用一个大管径排气管连接到通风设备，以保证排气正常。

注：前四点安装前必须明确，以确保完成安装。

1.5 安装时需要的实验试剂和材料、工具准备

1.5.1 实验试剂

乙醇或丙酮5mL，实验中需要用到乙醇或丙酮用来洗涤进样针；皂液，为检验仪器管路是否漏气，需要准备肥皂水，也可以用洗衣粉或洗手液来配置；纯净水，用于气体发生器的碱液配制。

1.5.2实验材料

   小烧杯，大烧杯，玻璃棒，滴管，滴管乳胶头，秒表

1.5.3安装工具

   备件箱内有需要的工具，如果使用钢瓶气为气源时，还需要用户准备一把大扳手。

1.6 气源的安装要求

TP系列GC 色谱仪常使用的气体种类为氢气和氮气和空气，这三种气体可以为钢瓶气（氮气钢瓶、氢气钢瓶和净化空气钢瓶），也可以是气体发生器（氢气和氮气气体发生器和全自动空气源）。当已经选购了气源后，对气源的安装条件有一定的要求。

若配有FID 检测器，一般选用氮气或氦气作为载气，氢气和空气作为燃气和助燃气；若只配有TCD 检测器时，只要接一路载气就可以了。载气源最好是氢气，其次是氦气或氮气。

1.6.1 气瓶安装要求

由于钢瓶不易运输，建议在当地或较为便利的地方购买，为以后换气方便。所需气体及纯度、

压力要求如下：

表1 所需气体及对气体的要求



 气体                     仪器入口压力             纯度

 载气（氮、氢或氦气）                  0．40MPa                     99．999％

 氢气                            0．30MPa                     99．999％

 空气                            0．40MPa                     无油干燥



当使用钢瓶气时，应在室外有独立的钢瓶室，钢瓶室的房盖应活动、易被掀起。

气体钢瓶应使用气相色谱专用减压阀避免污染气体，载气需使用双级减压阀，氢气和和空气作为燃气和助燃气时，使用单级减压阀。

1.6.2 气体发生器的安装要求

当使用氮气、氢气发生器和全自动空气源时，要放在仪器附近2 米以内，设置空间为1 平米，放在实验台上或地上都可以。

1.6.3 气体管路

气相色谱仪专用的气路管分为：不锈钢管、铜管、聚乙烯塑料管。为 GC 的检测器和进样口的气路连接以供气。不锈钢管、铜管属于硬性材质不易漏气，但使用中，不能任意弯曲。当对于仪器要求不高时，可以使用进口塑料管路代替不锈钢管。

TP系列GC 色谱仪随机所附送的气路管为进口塑料软管，根据仪器的配置长度有所不同，一般为使用气体发生器所需的长度。如果是使用钢瓶的用户，由于钢瓶距仪器较远，一般需要另外订购气路管（进口塑料软管或不锈钢管、铜管）。具体长度应按照钢瓶距离仪器的长度测量。钢瓶放置在室内的用户多需另购置10-20 米左右气路管，进口塑料软管或不锈钢管均可。钢瓶置于室外较远处的用户，应该尽量使用不锈钢管。

1.7 电脑和软件

仪器使用前，需要安装色谱专用软件和采集卡，需要电脑一台。配置：带有光驱，windosw2000以上系统，至少有三个USB 接口和一个串口。



                                                                                                                                                                                          气相色谱室建设指南



色谱室地面一般是水磨石地面和地板，色谱台高0.75米，宽0.80米，台面离墙0.5米，采用水磨石板，上面铺胶皮板，TCD检测器的尾气要用管线连接到室外。色谱用助燃气可用空气压缩泵，氢气可用氢气发生器，也有用三气发生器的，色谱室要配备样品处理间，样品处理间要有通风橱，上下水，药品柜。



    电路：单相三线（火、零、地），仪器多的色谱室三相五线。



    气路：一般设三种气路管线，氮气、氢气、空气，有条件的可加氦气。气路由室外钢瓶间进入室内，气路上要加过滤器进入室内

后总管线通过稳压阀分向每一台色谱仪，在连接每一台色谱仪前加针型阀。



    通风：色谱室有氢气和燃烧放出的二氧化碳，因此要有良好的通风，一般在房间靠走廊侧墙的下边离地面200mm高设400×400mm

的百叶通风口。
